தயாரிப்பு விளக்கம்

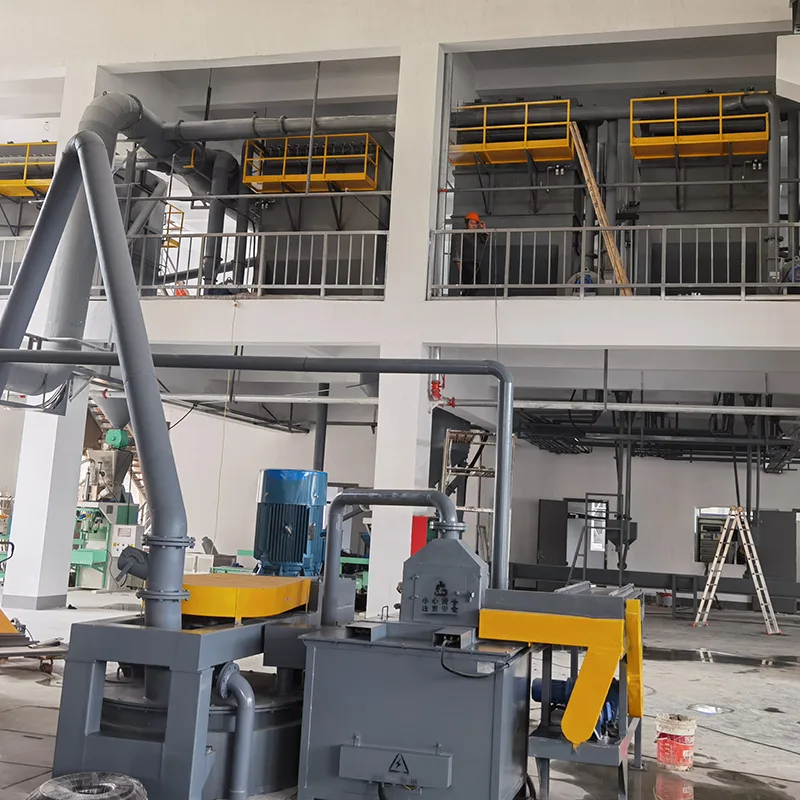

உற்பத்தி தொழில்நுட்பத்தின் எப்போதும் உருவாகி வரும் நிலப்பரப்பில், முன்னால் இருப்பதற்கு அதிநவீன உபகரணங்கள் தேவை. புதிய சிவப்பு முன்னணி உற்பத்தி வரி உபகரணங்கள் செயல்திறன், நம்பகத்தன்மை மற்றும் செயல்திறனின் மிக உயர்ந்த தரத்தை பூர்த்தி செய்ய வடிவமைக்கப்பட்டுள்ளன. இந்த மேம்பட்ட அமைப்பு பல தொழில்துறை பயன்பாடுகளில் ஒரு முக்கியமான அங்கமான ரெட் லீட் உற்பத்திக்கு வடிவமைக்கப்பட்டுள்ளது. கீழே, இந்த அதிநவீன கருவிகளின் முக்கிய அம்சங்கள் மற்றும் விவரக்குறிப்புகள் பற்றிய விரிவான கண்ணோட்டத்தை நாங்கள் வழங்குகிறோம்.

ரெட் லீட் உற்பத்தி வரி ஒரு பார்டன் உலை, கிரானுலேஷன் மற்றும் ஆழ்ந்த ஆக்சிஜனேற்றம் மற்றும் நகரும் படுக்கையில் விரைவான குளிரூட்டலில் தொடர்ச்சியான உருகுதல் மற்றும் துளையிடுதல் ஆகியவற்றை உள்ளடக்கிய ஒரு புதிய செயல்முறையைப் பயன்படுத்துகிறது. நகரும் படுக்கை கணக்கீடு மற்றும் விரைவான குளிரூட்டும் செயல்முறையைப் பயன்படுத்தி, திடமான துகள்கள் அடர்த்தியான நிலையில் தொடர்ந்து கீழ்நோக்கி நகர்ந்து, மோதல்கள் மற்றும் தீவிர உராய்வைத் தவிர்த்து, இதன் விளைவாக மிகக் குறைந்த உடைப்பு விகிதம் ஏற்படுகிறது. நகரும் படுக்கை உலையில் அதிக வெப்ப மந்தநிலை மற்றும் குறைந்த வெப்பநிலை ஏற்ற இறக்கங்கள் உள்ளன, எதிர்வினை வெப்பநிலை தேவைகளை முழுமையாக பூர்த்தி செய்கின்றன. நகரும் படுக்கையில் பொருள் குடியிருப்பு நேரம் நீண்ட மற்றும் ஒரே மாதிரியானது, இது ஒரு நீண்ட எதிர்வினை நேரத்தை உறுதி செய்கிறது. பொருளுக்கும் சூடான ஃப்ளூ வாயுக்கும் இடையிலான எதிர் வெப்ப பரிமாற்றம் வெளியேற்ற வெப்பநிலையை கட்டுப்படுத்துகிறது, வெப்ப ஆற்றலை திறம்பட பயன்படுத்துகிறது மற்றும் ஒரு எளிய அமைப்பை பராமரிக்கிறது. படுக்கைக்குள், பொருள் படிப்படியாக குறைந்த வெப்பநிலையிலிருந்து அதிக வெப்பநிலைக்கு நகரும், பின்னர் குறைந்த வெப்பநிலைக்கு நகரும், முன்னணி நீராவியின் தலைமுறையை நீக்குகிறது. மின்சார உலை முறையுடன் ஒப்பிடும்போது, இந்த செயல்முறை ஆற்றலில் 30% மட்டுமே பயன்படுத்துகிறது மற்றும் அசல் செயல்முறையின் 20% மட்டுமே செலவாகும்.

முன்னணி மாநில உருமாற்றம்:

. ஈய உருகும் உலை சுமார் 480 to க்கு வெப்பப்படுத்தப்படுகிறது (ஈய உருகும் செயல்முறை மின்சாரம் சூடாகிறது). மின்னணு ஈயம் திரவமாக உருகி, சீல் செய்யப்பட்ட குழாய் வழியாக உலை தயாரிக்கும் தூளில் பாய்கிறது. ஈய உருகும் செயல்முறை முற்றிலுமாக சீல் வைக்கப்பட்டுள்ளது, ஈய புகை எதுவும் உருவாக்கப்படவில்லை, அனைத்து பொருட்களும் மாற்றப்படுகின்றன, மேலும் முன்னணி கசடு உருவாக்கப்படவில்லை.

. இது மேற்பரப்பில் பிபிஓ அடுக்கு கொண்ட உலோக ஈயத்தின் தூள் பொருள். இது ஒரு குறிப்பிட்ட வெப்ப ஆக்ஸிஜனேற்ற செயல்முறை மூலம் தூய ஈயத்தால் உருவாகிறது. ஈய உருகும் உலையில் இருந்து திரவ ஈயம் உலைக்குள் நுழைகிறது, அங்கு அது ஒரு மையவிலக்கு சக்தியால் அசைக்கப்பட்டு அதிக வேகத்தில் சுழற்றப்பட்டு, சுமார் 450-480 ° C வெப்பநிலையை பராமரிக்கிறது. எதிர்மறை அழுத்தத்தின் கீழ், வெளியே காற்று உலைக்குள் இழுக்கப்படுகிறது. தூண்டுதலின் சுழற்சி ஈயம் மற்றும் காற்று ஒருவருக்கொருவர் தொடர்பு கொள்வதை உறுதி செய்கிறது, விரும்பிய ஆக்சிஜனேற்ற பட்டம் மூலம் சிறந்த ஈய தூளை உருவாக்குகிறது. ஈய திரவத்தின் மேற்பரப்பில் உள்ள ஈயம் ஈய ஆக்சைடில் ஆக்ஸிஜனேற்றப்படுகிறது, இது குறைந்த குறிப்பிட்ட ஈர்ப்பு விசையுடன் ஒரு தூள் பொருள் எளிதில் மிதக்கிறது (மற்றும் ஒரு சிறிய அளவு ஈயத்தைக் கொண்டுள்ளது). ஆரம்பத்தில் ஆக்ஸிஜனேற்றப்பட்ட ஈய தூள் பின்னர் இரண்டாம் நிலை சூறாவளி பிரிப்பான் மற்றும் பை வடிகட்டி குழாய் வழியாக ஒரு கலவை ஆகர் வழியாக கொண்டு செல்லப்படுகிறது, அங்கு அது துளையிடப்பட்டு பின்னர் ஆக்சிஜனேற்ற உலைக்கு அனுப்பப்படுகிறது. இந்த உற்பத்தி வரிசையில் சூறாவளி மற்றும் பை வடிகட்டி அலகு ஆகியவற்றில் தூண்டப்பட்ட வரைவு விசிறி உள்ளது. முன்னணி தூள் இயந்திரம், தூசி சேகரிப்பான் மற்றும் ஆக்சிஜனேற்ற உலை அனைத்தும் எதிர்மறை அழுத்தத்தின் கீழ் இயக்கப்படுகின்றன. இந்த செயல்முறை லீட் ஃபூமை உருவாக்குகிறது, இது சூறாவளி பிரிப்பான் மற்றும் பை வடிகட்டியால் பிடிக்கப்பட்டு ஆரம்பத்தில் ஆக்ஸிஜனேற்றப்பட்ட ஈய தூளுடன் ஒரு சேமிப்பு சிலோவுக்கு கொண்டு செல்லப்படுகிறது.

சிவப்பு முன்னணி உற்பத்திக்கான முக்கிய செயல்முறை அளவுருக்கள்:

1) ஈயம் கரைக்கும் உலை வெப்பநிலை சாதாரண உற்பத்தியின் போது 530 ° C ஆக அமைக்கப்பட்டுள்ளது.

2) உலை வெப்பநிலை 430-540 ° C க்கு இடையில் கட்டுப்படுத்தப்படுகிறது, மின்னோட்டம் 19-30A க்கு இடையில் கட்டுப்படுத்தப்படுகிறது, மேலும் தூண்டப்பட்ட வரைவு மின்னோட்டம் 9-14A க்கு இடையில் கட்டுப்படுத்தப்படுகிறது. உண்மையான நிலைமைகளின் அடிப்படையில் வெப்பநிலை மற்றும் டம்பர் அதற்கேற்ப சரிசெய்யப்பட வேண்டும். துளையிடும் உலை சுத்திகரிக்கப்பட்ட தூளின் பிபி% 10% க்கும் குறைவாக கட்டுப்படுத்தப்பட வேண்டும்.

3) கிரானுலேட்டிங் டிரம் குறைந்தது 20 நிமிடங்கள் செயல்பட வேண்டும், மேலும் துகள் அளவு 12-18 கண்ணி இடையே கட்டுப்படுத்தப்பட வேண்டும். ஹுவாரோங் மெஷினரி கோ., லிமிடெட்.

ஹுவாரோங் மெஷினரி கோ., லிமிடெட், ஜியான்கின், ஜியாங்சு மாகாணம், ஜிங்ஜியாங் தொழில்துறை பூங்கா

4) மூடிய நகரும் படுக்கை ஆக்சிஜனேற்ற உலையின் இயல்பான உற்பத்தியின் போது, எரிப்பு அறை வெப்பநிலை இயற்கை எரிவாயு உலைகளுக்கு 600-950 ° C மற்றும் மின்சார உலைகளுக்கு 400-750 ° C க்கு இடையில் கட்டுப்படுத்தப்படுகிறது. நகரும் படுக்கையின் மேல், நடுத்தர, கீழ் மற்றும் கீழ்-கீழ்-குறைந்த பகுதிகளின் வெப்பநிலை பின்வருமாறு கட்டுப்படுத்தப்படுகிறது:

மேல் பிரிவு ஃப்ளூ கேஸ் இன்லெட் வெப்பநிலை: 360-530 ° C, மேல் பிரிவு ஆக்சிஜனேற்ற வெப்பநிலை: 420-530 ° C; நடுத்தர பிரிவு ஃப்ளூ கேஸ் இன்லெட் வெப்பநிலை: 360-530 ° C, நடுத்தர பிரிவு ஆக்சிஜனேற்ற வெப்பநிலை: 400-500 ° C; கீழ் பிரிவு ஃப்ளூ கேஸ் இன்லெட் வெப்பநிலை: 400-530 ° C, கீழ் பிரிவு ஆக்சிஜனேற்ற வெப்பநிலை: 400-500 ° C; கீழ்-குறைந்த பிரிவு ஃப்ளூ வாயு நுழைவு வெப்பநிலை: 340-510 ° C, கீழ்-குறைந்த பிரிவு ஆக்சிஜனேற்ற வெப்பநிலை: 340-510 ° C. ஒவ்வொரு பிரிவின் வெப்பநிலையும் முதன்மையாக ஆக்சிஜனேற்ற வெப்பநிலையை அடிப்படையாகக் கொண்டது. முடிக்கப்பட்ட தயாரிப்பு வெளியேற்ற ஓட்ட விகிதம் 3.4 கிலோ/மீ.

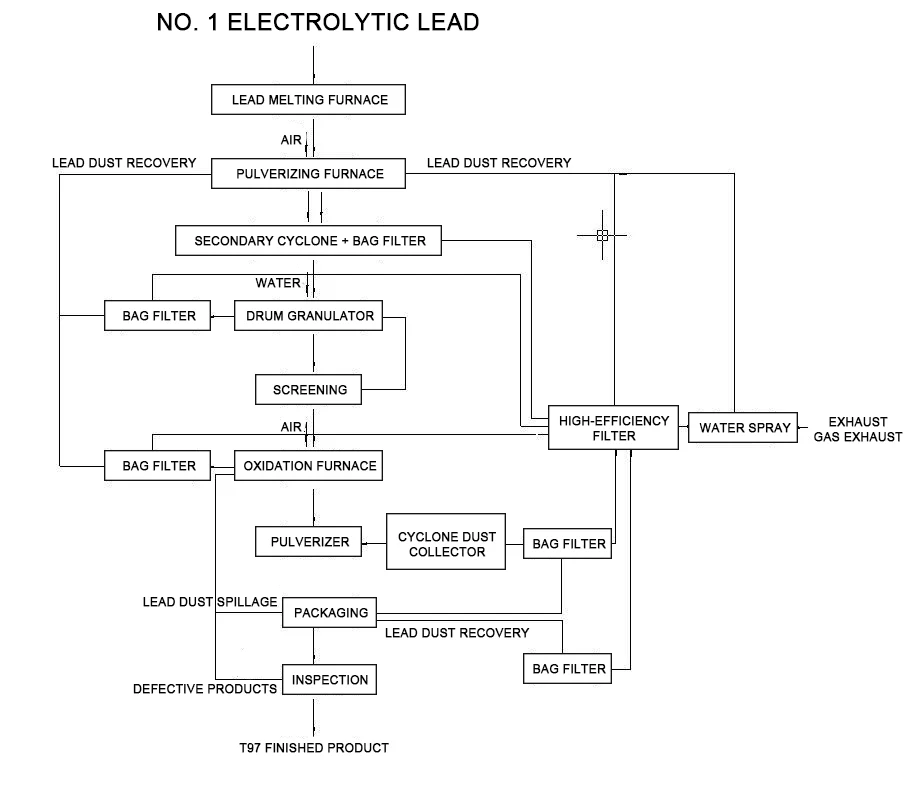

உற்பத்தி செயல்முறை பின்வருமாறு விவரிக்கப்பட்டுள்ளது: எண் 1 எலக்ட்ரோலைடிக் ஈயம் கைமுறையாக ஒரு கன்வேயர் பெல்ட்டில் வைக்கப்பட்டு ஈய உருகும் உலையில் உருகப்படுகிறது (இந்த செயல்முறை இடைப்பட்டதாகும், 10-12 நிமிடங்கள் தீவன சுழற்சி மற்றும் கட்டணத்திற்கு 52 கிலோ ஈயம்). உருகும் உலை தோராயமாக 480 ° C க்கு வெப்பப்படுத்தப்படுகிறது (ஈய உருகும் செயல்பாட்டின் போது மின்சார வெப்பமாக்கல் பயன்படுத்தப்படுகிறது). மின்னாற்பகுப்பு ஈயம் ஒரு திரவ நிலையாக உருகப்படுகிறது (ஈய கசடு ஒரு சுவடு அளவு உற்பத்தி செய்யப்படுகிறது) பின்னர் ஒரு சீல் செய்யப்பட்ட குழாய் வழியாக அடுத்தடுத்த பார்டன் துளையிடும் உலை மீது பாய்கிறது. ஈய உருகும் செயல்முறை முற்றிலும் இணைக்கப்பட்டுள்ளது, இது முன்னணி புகை அல்லது தூசியை உருவாக்கவில்லை. அனைத்து பொருட்களும் முழுமையாக மாற்றப்படுகின்றன. புல்வெரிங் உலைக்குப் பிறகு ஒரு ரோலர் கிரானுலேட்டர் சேர்க்கப்படுகிறது. ஈய தூள் கிரானுலேட்டருக்குள் நுழைகையில், ஒரு சிறிய அளவு நடுநிலை நீர் தானாகவே அடுத்தடுத்த சின்தேரிங் மற்றும் ஆக்சிஜனேற்ற செயல்முறைகளுக்கு ஒரு பைண்டராகச் சேர்க்கப்படுகிறது, ஆக்சிஜனேற்ற உலையில் எதிர்மறை அழுத்தத்தை பராமரிக்கிறது. அறை வெப்பநிலையில், துளையிடும் செயல்முறையால் உற்பத்தி செய்யப்படும் கிரானுலேட்டட் ஈய பொருள் தொடர்ந்து கிரானுலேட்டரிலிருந்து வெளியேற்றப்பட்டு தானாகவே சின்தேரிங் மற்றும் ஆக்சிஜனேற்ற உலைக்குள் செலுத்தப்படுகிறது. டிரம் கிரானுலேட்டர் முழுமையாக சீல் வைக்கப்பட்டு தானியங்கி உணவு (நீர் சேர்த்தல்) சாதனத்துடன் பொருத்தப்பட்டுள்ளது. மேலே ஒரு எரிவாயு சேகரிப்பான் நிறுவப்பட்டுள்ளது. உருவாக்கப்பட்ட முன்னணி தூசி வெளியேற்றமானது சேகரிக்கப்பட்டு ஒரு பை வடிப்பானில் சிகிச்சையளிக்கப்படுகிறது. தக்கவைக்கப்பட்ட ஈய தூசி துளையிடும் செயல்முறைக்கு திருப்பித் தரப்படுகிறது, மேலும் வெளியேற்ற வாயு ஒரு வெளியேற்ற அடுக்கு மூலம் வெளியேற்றப்படுவதற்கு முன்பு நீர் தெளிப்புடன் சிகிச்சையளிக்கப்படுகிறது. துளையிடும் உலை, ஆக்சிஜனேற்ற உலை, நொறுக்கி மற்றும் பேக்கேஜிங் பிரிவுகளால் உருவாக்கப்படும் வெளியேற்ற வாயு பைகள் மூலம் சிகிச்சையளிக்கப்படுகிறது. தக்கவைக்கப்பட்ட ஈய தூசி பின்னர் டிரம் கிரானுலேஷன் பிரிவுக்கு அனுப்பப்பட்டு, உயர் திறன் கொண்ட தூசி சேகரிப்பாளருக்கு சிகிச்சையளிக்கப்பட்டு, துணுக்கு உலைக்குத் திரும்பும். வெளியேற்ற வாயு பின்னர் நீர் தெளிப்பு அமைப்பில் நுழைகிறது. பை வடிப்பானில் சிகிச்சையளிக்கப்பட்ட தக்கவைக்கப்பட்ட ஈய புகை தூசி, உலை மற்றும் பேக்கேஜிங் பிரிவுக்கு திருப்பி அனுப்பப்படுகிறது, மேலும் வெளியேற்ற வாயு நீர் தெளிப்பு அமைப்புக்குள் நுழைகிறது.

1. பார்டன் அரைக்கும் பிரிவு

வரிசை எண்	சாதன பெயர்	அலகுகளின் எண்ணிக்கை	சாதன அளவுருக்கள்	உற்பத்தியாளர்	கருத்து	பரிமாணங்கள்	எடை	சக்தி
1	வண்டி பெரிய / சிறிய சேர்க்கை	4	Q235 சட்டகம், 10# சேனல் எஃகு, தட்டையான தட்டு 10 மி.மீ.	ஹுவாரோங்	என்.எஸ்.கே தாங்கு உருளைகள் (6206/6207), யுனிவர்சல் மோட்டார் (இரண்டாம் நிலை ஆற்றல் திறன்), Guomao reducer (BWD1-59-Y0.75-CZ) (BWD31-731-Y0.75-CZ)	220010001400	0.8t/set	0.75 கிலோவாட்/யூனிட்
2	லீட் உருகும் உலை	4	உலை கோர் 310 எஸ் எஃகு, தடிமன் 12 மிமீ, ஷெல் 3 மிமீ, உலை அட்டை 12mmq235, வெப்பமூட்டும் குழாய் 310Sφ16 மிமீ*1.5 மிமீ, காப்பு அடுக்கு 300 மிமீ	ஹுவாரோங்	உள் வெப்பமாக்கல் மற்றும் வெளிப்புற வெப்பமாக்கல், உபகரண வடிவமைப்பு வெப்பநிலை 0-550 ℃, வெப்பநிலை சென்சார் பொருத்தப்பட்டுள்ளது	130011001650	1.5t/set	வெளிப்புற 18 கிலோவாட்/யூனிட் உள் 24 கிலோவாட்/யூனிட்
3	பஸ் .1380	4	310 கள் எஃகு, பீப்பாய் 12 மிமீ 304 எஃகு, கீழே, வெளிப்புற ஷெல் Q235 3 மிமீ, காப்பு அடுக்கு 80 மிமீ, பிரதான தண்டு .110 மிமீ	ஹுவாரோங்	310 எஸ் எஃகு (1180 ° C வெப்பநிலையைத் தாங்குகிறது), யுனிவர்சல் மோட்டார் (ஆற்றல் திறன் நிலை 2), NSK தாங்கு உருளைகள், உபகரணங்கள் வடிவமைப்பு வெப்பநிலை 0-600 ° C, வெப்பநிலை சென்சார் பொருத்தப்பட்ட, 210 ஆர்.பி.எம் வேகம்	270018002550	3.0T/தொகுப்பு	30 கிலோவாட்/யூனிட்
4	அமைச்சரவையை கட்டுப்படுத்தவும்	4	பெட்டி உடலுக்கு 1.5 மிமீ மற்றும் கதவு பேனலுக்கு 2.0 மிமீ	ஷாங்காய் ஹாஃபுமன்	PLC மற்றும் தொடுதிரை	8008002000	0.2/அலகு

2. கிரானுலேஷன் பிரிவு

வரிசை எண்	சாதன பெயர்	அலகுகளின் எண்ணிக்கை	சாதன அளவுருக்கள்	உற்பத்தியாளர்	கருத்து	பரிமாணங்கள்	எடை	சக்தி
1	சாணை	4	சுழல் வேகம் 3900 ஆர்/நிமிடம், அரைக்கும் நேர்த்தியான 320 மெஷ், வெளியீடு 480 கிலோ/மணி, கடையின் 2170m³/h இல் காற்று அளவு (சுமை இல்லை), கடையின் 35 மீ/வி இல் காற்று வேகம் (சுமை இல்லை)	சாங்ஜோ வுஹான் ஏர்லைன்ஸ்	சட்டகம், கவர், ஈடுசெய்யும், அதிர்ச்சி உறிஞ்சி, V-BELTC4064	1100580840	1.5t/set	30 கிலோவாட்/யூனிட்
2	30 கிலோவாட் மோட்டார்	4	இரண்டாம் நிலை ஆற்றல் திறன்	உலகளாவிய	கப்பி
3	கிரானுலேஷன் இயந்திரம்	4	பீப்பாய் SUS304 (6 மிமீ), சட்டகம் 16#	ஹுவாரோங்	தூசி சேம்பர் கியூ 235 (1.5 மிமீ) பொருத்தப்பட்டுள்ளது, Guomao reducer (CZQ350-8-11), ஹுவான்கியு மோட்டார் (இரண்டாம் நிலை ஆற்றல் திறன்)	280012502000	1.4T/UNIT	7.5 கிலோவாட்/யூனிட்
4	உயர்வு	1		யாங்ஜோ பிளாஸ்டிக் அதிசயங்கள்	கார்பன் எஃகு, சங்கிலி உலோக வாளி (துருப்பிடிக்காத எஃகு)	10005006000	2.5t/set	3 கிலோவாட்/யூனிட்
5	SkirtConveoir	2	நீளம்: 9500 மிமீ, அகலம் (கடத்தல் மேற்பரப்பு) 400 மிமீ, வேகம் 10 மீ/நிமிடம்	யாங்ஜோ பிளாஸ்டிக் அதிசயங்கள்	கார்பன் எஃகு, பி.வி.சி பாவாடை விளிம்பு, இரண்டு ஹாப்பர்களுடன் முழுமையாக சீல் மற்றும் தொட்டி பெறுதல், வெளியீடு 40T/நாள்	9500400500	1.5T/UNIT	3 கிலோவாட்/யூனிட்
6	கட்டுப்பாட்டு பெட்டி (தொடுதிரையுடன்)	2		ஷாங்காய் ஹாஃபுமன்		43010001000	0.1T/அலகு
7	சேமிப்பக தொட்டி	1	SUS304 (3 மிமீ), தொகுதி 1.8m³	ஹுவாரோங்		Φ1200*7000	2T/UNIT

3. தூசி அகற்றும் பிரிவு

வரிசை எண்

சாதன பெயர்

அலகுகளின் எண்ணிக்கை

சாதன அளவுருக்கள்

உற்பத்தியாளர்

கருத்து

பரிமாணங்கள்

எடை

சக்தி

1

72-பேக் துடிப்பு தூசி சேகரிப்பான்

10

வடிகட்டுதல் பகுதி 54㎡,

தூசி செறிவு <15g/m³,

செயல்திறன் 99.5%, பெட்டி Q235 (3 மிமீ)

ஹுவாரோங்

துடிப்பு பை உட்பட,

கட்டுப்படுத்தி,

எண்ணெய் நீர் பிரிப்பான்,

யுனிவர்சல் மோட்டார் (ஆற்றல் திறன் நிலை 2),

NSK தாங்கி (FC207),

Guomao reducer (BWD2-43-Y1.5-2P)

2500*1500*3900

2.5T/UNIT

1.5 கிலோவாட்/யூனிட்

2

11 கிலோவாட் விசிறி

6

வீட்டுவசதி Q235 (4 மிமீ)

நாந்தோங் கோனன்

இறக்குமதி மற்றும் ஏற்றுமதி உட்பட,

உலகளாவிய மோட்டார் (இரண்டாம் நிலை ஆற்றல் திறன்)

1000*800*1500

0.4T/UNIT

11 கிலோவாட்/யூனிட்

4. ஸ்கிரீனிங் பிரிவு

வரிசை எண்	சாதன பெயர்	அலகுகளின் எண்ணிக்கை	சாதன அளவுருக்கள்	உற்பத்தியாளர்	கருத்து	பரிமாணங்கள்	எடை	சக்தி
1	அறுகோண சல்லடை	2	வீட்டுவசதி Q235 (3 மிமீ), திரை SUS304 (10 கண்ணி, 18 கண்ணி)	ஹுவாரோங்	NSK6312, இயந்திர அடி 120603 சதுர குழாய், ஹுவான்கியு மோட்டார் (இரண்டாம் நிலை ஆற்றல் திறன்), Guomao reducer (BWD1-59-Y1.5-2P)	3000120 03000	1.5t/set	1.5 கிலோவாட்/யூனிட்
2	நொறுக்கி	2	வீட்டுவசதி Q235 (12 மிமீ), திரை SUS304 (12 கண்ணி)	ஹுவாரோங்	Guomao reducer (BWD3-43-Y2.2-2P), ஹுவான்கியு மோட்டார் (இரண்டாம் நிலை ஆற்றல் திறன்)	1000300400	0.3T/UNIT	2.2 கிலோவாட்/யூனிட்
3	ஹாப்பர்	20	சிலிண்டர் Q235 (3 மிமீ), இயந்திர கால் L5#, தொகுதி 0.15㎡	ஹுவாரோங்		Q159*5000	1.1T/UNIT
4	கட்டுப்பாட்டு பெட்டி	2		ஷாங்காய் ஹாஃபுமன்	PLC மற்றும் தொடுதிரை	43010001000	0.1/அலகு
5	ஆகரை வெளிப்படுத்துகிறது	6	ஷெல் பொருள் SUS304, φ133*4.5	ஹுவாரோங்	Guomao reducer (BWD2-43-Y1.5-2P), ஹுவான்கியு மோட்டார் (இரண்டாம் நிலை ஆற்றல் திறன்), NSKFC207	Φ159*4000	0.8t/set	1.5 கிலோவாட்/யூனிட்

5. சின்தேரிங் பிரிவு

வரிசை எண்	சாதன பெயர்	அலகுகளின் எண்ணிக்கை	சாதன அளவுருக்கள்	உற்பத்தியாளர்	கருத்து	பரிமாணங்கள்	எடை	சக்தி
1	நகரும் படுக்கை	6	சிலிண்டர் பாடி 650 மிமீ, பொருள் SUS304 (6 மிமீ), ஆக்சிஜனேற்ற நீளம் 8 மீ, வெப்பநிலை சென்சார் 17 புள்ளிகள் கட்டுப்பாடு	ஹுவாரோங்	பிரதான குழாய், எரிவாயு வால்வு, உட்பட ஈடுசெய்யும், பட்டாம்பூச்சி வால்வு	1200*7500	2.5t/set
2	கண்ணாடி ரோட்டார்ஃப்ளோமீட்டர்	6	வாயு	டோங்டாய் கருவி தொழிற்சாலை		15005001500	0.3T/UNIT
3	அரை முடிக்கப்பட்ட தயாரிப்பு சிலோ	6	பீப்பாய் Q235 (3 மிமீ)	ஹுவாரோங்		Φ800*1200	0.3T/UNIT
4	எரிபொருள் உலை மின் உலை	6	ஷெல் SUS310S (6 மிமீ), வெப்பமூட்டும் குழாய் SUS310S, φ12.5*1.5	ஹுவாரோங்		Φ400*2500	0.8t/set	80 கிலோவாட்/யூனிட்
5	72-பேக் துடிப்பு தூசி சேகரிப்பான்	6	வடிகட்டுதல் பகுதி 54㎡, தூசி செறிவு <15g/m³, செயல்திறன் 99.5%, பெட்டி Q235 (3 மிமீ)	ஹுவாரோங்	துடிப்பு பை, கட்டுப்படுத்தி, எண்ணெய் நீர் பிரிப்பான், யுனிவர்சல் மோட்டார் (ஆற்றல் திறன் நிலை 2), NSK தாங்கி (FC207), Guomao reducer (BWD2-43-Y1.5-2P)	250015003900	2.5T/UNIT	1.5 கிலோவாட்/யூனிட்

வரிசை எண்	சாதன பெயர்	அலகுகளின் எண்ணிக்கை	சாதன அளவுருக்கள்	உற்பத்தியாளர்	கருத்து	பரிமாணங்கள்	எடை	சக்தி
6	11 கிலோவாட்ஃபான்	6	வீட்டுவசதி Q235 (4 மிமீ)	நாந்தோங் கோனன்	இறக்குமதி மற்றும் ஏற்றுமதி உட்பட, உலகளாவிய மோட்டார் (இரண்டாம் நிலை ஆற்றல் திறன்)	10008001500	0.4T/UNIT	11 கிலோவாட்/யூனிட்
7	எல் 51 வேர்கள் ஊதுகுழல்	6	வேகம் 980 ஆர்/நிமிடம், இன்லெட் ஓட்டம் 13.6m³/min, 380V11KW 6-நிலை மோட்டார் பொருத்தப்பட்டுள்ளது	ஷாண்டோங் ரூய்போ	இன்லெட் மற்றும் கடையின் மஃப்லர்கள் மற்றும் அடிப்படை உட்பட	100008001000	1T/UNIT	15 கிலோவாட்/யூனிட்
8	குளிரூட்டும் படுக்கை	6	பீப்பாய் Q235 (6 மிமீ)	ஹுவாரோங்		8005001000	0.3T/UNIT
9	முடிக்கப்பட்ட தயாரிப்பு சிலோ, அதிர்வுறும் இயந்திரம்	6	பீப்பாய் Q235 (6 மிமீ)	ஹுவாரோங்		400400500	0.1T/அலகு
10	கட்டுப்பாட்டு அமைச்சரவை (withplc, தொடுதிரை)	3		ஷாங்காய் ஹாஃபுமன்		4508001850	0.25/அலகு

வரிசை எண்	சாதன பெயர்	அலகுகளின் எண்ணிக்கை	சாதன அளவுருக்கள்	உற்பத்தியாளர்	கருத்து	பரிமாணங்கள்	எடை	சக்தி
11	சுழல் ஆகர்	6	வீட்டுவசதி Q235, Φ89*4.5	ஹுவாரோங்	Guomao reducer (BWD1-43-Y0.75-2P), ஹுவான்கியு மோட்டார் (இரண்டாம் நிலை ஆற்றல் திறன்)	8008001600	0.3T/UNIT	0.75 கிலோவாட்/யூனிட்
12	ஊட்டி	2	வீட்டுவசதி Q235, Φ219615000	ஹுவாரோங்	Guomao reducer (BWD3-43-Y2.2-2P), ஹுவான்கியு மோட்டார் (இரண்டாம் நிலை ஆற்றல் திறன்)	40040015000	0.8t/set	2.2 கிலோவாட்/யூனிட்
13	சேமிப்பக பெட்டி	1	வீட்டுவசதி Q235 (6 மிமீ)	ஹுவாரோங்			1T/UNIT
14	கணினிகள் மற்றும் மானிட்டர்கள்	1		பிராண்ட்

6. வெளியேற்ற உமிழ்வு தூசி சேகரிப்பு பிரிவு

வரிசை எண்	சாதன பெயர்	அலகுகளின் எண்ணிக்கை	கருத்து	பரிமாணங்கள்	எடை
1	முன் சிகிச்சை அறை	1
2	Q = 75000 மீ 3/ம	1	வேறுபட்ட அழுத்தம் காட்சி மற்றும் சுத்தம் நிரல் கட்டுப்படுத்தியுடன்
3	ஹெபா வடிகட்டி	27
4	தூண்டப்பட்ட வரைவு விசிறி	1	Q = 75000 மீ 3/மணி, P = 3800pa மாறி அதிர்வெண் மோட்டார், கே = 110-132 கிலோவாட்
5	சோதனை தளம்	1
6	வெளியேற்ற குழாய் மற்றும் நன்கு சட்டகம்	1	φ1450*4 மிமீ எச் = 18 மீ
7	மின்னணு கட்டுப்பாட்டு அமைப்பு	1	டெல்டா இன்வெர்ட்டர்

சிறுமணி சிவப்பு முன்னணி உற்பத்தி வரி செயல்முறை:

Red Lead Production Line Equipment

கிரானுல் நொறுக்குதல் உற்பத்தி வரிக்கான உபகரணங்கள் பட்டியல் (சிறப்பு)

நொறுக்குதல் பிரிவு

வரிசை எண்	சாதன பெயர்	அலகுகளின் எண்ணிக்கை	சாதன அளவுருக்கள்	உற்பத்தியாளர்	கருத்து	பரிமாணங்கள்	எடை	சக்தி
1	சிலோ, திருகு கன்வேயர்	2	வீட்டுவசதி Q235, φ89*4.5	ஹுவாரோங்	மோட்டாரை ஒழுங்குபடுத்தும் வேகம்	8008001600	0.3T/UNIT	1.5 கிலோவாட்/யூனிட்
2	அல்ட்ராஃபைன் புல்வரைசர்	2	சுழல் வேகம் 3900 ஆர்/நிமிடம், அரைக்கும் நேர்த்தியான 320 மெஷ், வெளியீடு 480 கிலோ/மணி, கடையின் 2170m³/h இல் காற்று அளவு (சுமை இல்லை), கடையின் 35 மீ/வி இல் காற்று வேகம் (சுமை இல்லை)	ஷெங்ஜோ, ஜெஜியாங்	பிரேம், கவர், ஈடுசெய்யும், அதிர்ச்சி உறிஞ்சி, யுனிவர்சல் மோட்டார் (இரண்டாம் நிலை ஆற்றல் திறன்)	22009001800	1.5t/set	ஹோஸ்ட் 22 கிலோவாட்/யூனிட் நீட்டிப்பு 4KW/UNIT
3	72-பேக் துடிப்பு தூசி சேகரிப்பான்	2	வடிகட்டுதல் பகுதி 54㎡, தூசி செறிவு <15g/m³, செயல்திறன் 99.5%, பெட்டி Q235 (3 மிமீ)	ஹுவாரோங்	துடிப்பு பை, கட்டுப்படுத்தி, எண்ணெய்-நீர் பிரிப்பான், மின்சார வால்வு, யுனிவர்சல் மோட்டார் (ஆற்றல் திறன் நிலை 2), NSK தாங்கி (FC207), Guomao reducer, (BWDZ-43-Y1.5-2P)	250015003900	2T/UNIT	1.5 கிலோவாட்/யூனிட்
4	18.5 கிலோவாட் விசிறி	2	வீட்டுவசதி Q235 (4 மிமீ)	நாந்தோங் கோனன்	இறக்குமதி மற்றும் ஏற்றுமதி, உலகளாவிய மோட்டார் (இரண்டாம் நிலை ஆற்றல் திறன்) உட்பட	12006001500	0.6T/UNIT	18.5 கிலோவாட்/யூனிட்
5.	72-பேக் துடிப்பு தூசி சேகரிப்பான்	2	வடிகட்டுதல் பகுதி 54㎡, தூசி செறிவு <15g/m³, செயல்திறன் 99.5%, பெட்டி Q235 (3 மிமீ)	ஹுவாரோங்	துடிப்பு பை, கட்டுப்படுத்தி, எண்ணெய்-நீர் பிரிப்பான், மின்சார வால்வு, யுனிவர்சல் மோட்டார் (ஆற்றல் திறன் நிலை 2), NSK தாங்கி (FC207), Guomao reducer, (BWDZ-43-Y1.5-2P)	150015003900	1T/UNIT	1.5 கிலோவாட்/யூனிட்

வரிசை எண்	சாதன பெயர்	அலகுகளின் எண்ணிக்கை	சாதன அளவுருக்கள்	உற்பத்தியாளர்	கருத்து	பரிமாணங்கள்	எடை	சக்தி
6	கட்டுப்பாட்டு பெட்டி (withplc, தொடுதிரை)	2		ஷாங்காய் ஹாஃபுமன்		43010001000	0.1/அலகு
7	7.5 கிலோவாட் விசிறி	2	வீட்டுவசதி Q235 (4 மிமீ)	நாந்தோங் கோனன்	இறக்குமதி மற்றும் ஏற்றுமதி உட்பட, உலகளாவிய மோட்டார் (இரண்டாம் நிலை ஆற்றல் திறன்)	600600800	0.3T/UNIT	7.5 கிலோவாட்/யூனிட்
8	ஈர்ப்பு தானியங்கி பேக்கேஜிங் இயந்திரம்	2	பேக்கேஜிங் திறன்: 40-100 பைகள்/மணிநேரம், எடை வரம்பு: 25 கிலோ/பை, எடையுள்ள துல்லியம் ± 0.2-0.3%, சக்தி 5.5 கிலோவாட்	வூக்ஸி பாங்க்யாவோ	தையல் வேகம்: 1800 ஆர்.பி.எம், தையல் தடிமன்: 8 மிமீ, தையல் நீளம்: 6.5-11 மிமீ, தானியங்கி நூல் உடைத்தல்	200010002500	1.5t/set	5.5 கிலோவாட்/யூனிட்
9	நட்சத்திர வடிவ ஊட்டி	4	V = 60-80 ℃, காற்று அழுத்தம் 7236, ஓட்ட விகிதம் 3167, வேகம் 2800 ஆர்/நிமிடம்	ஜியான்கின் ஃபியூசின்		400*800	0.2t/அலகு	1.5 கிலோவாட்/யூனிட்
10	சேமிப்பக தொட்டி	2	SUS304 (6 மிமீ), தொகுதி 1.8m³	ஹுவாரோங்	பீப்பாய் SUS304 (6 மிமீ)	Φ1800*3000	1.2T/UNIT

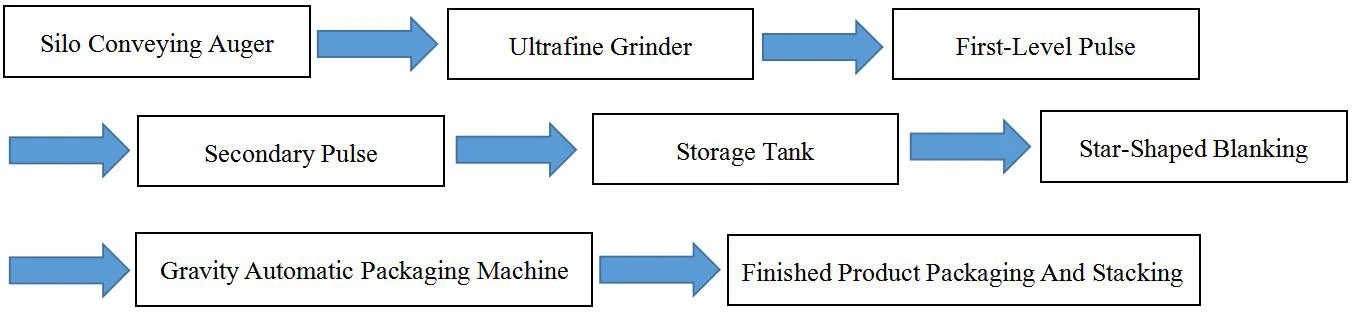

உற்பத்தி வரி செயல்முறை நசுக்குதல்:

Red Lead Production Line Equipment

New Red Lead Production Line Equipment

புதிய சிவப்பு முன்னணி உற்பத்தி வரி உபகரணங்களை ஏன் தேர்வு செய்ய வேண்டும்?

· உகந்த செயல்திறன்: நவீன தொழில்துறை தரங்களின் கோரிக்கைகளை பூர்த்தி செய்யும், சிவப்பு ஈயம் மிக உயர்ந்த தரத்துடன் உற்பத்தி செய்யப்படுவதை உறுதி செய்கிறது.

· செலவு குறைந்த: அதன் மேம்பட்ட அம்சங்கள் இருந்தபோதிலும், உபகரணங்கள் செலவு குறைந்ததாக வடிவமைக்கப்பட்டுள்ளன, இது முதலீட்டில் அதிக வருவாயை வழங்குகிறது.

· பல்துறை: பாரம்பரிய தொழில்கள் முதல் வளர்ந்து வரும் துறைகள் வரை பரவலான பயன்பாடுகளுக்கு ஏற்றது.

· ஆதரவு மற்றும் சேவை: விரிவான ஆதரவு மற்றும் சேவையால் ஆதரிக்கப்படுகிறது, பயனர்கள் நீண்டகால செயல்பாடுகளுக்கான சாதனங்களை நம்பியிருக்க முடியும் என்பதை உறுதி செய்கிறது.

சூடான குறிச்சொற்கள்: புதிய சிவப்பு முன்னணி உற்பத்தி வரி உபகரணங்கள்
