பம்ப் மாதிரி குறியீடுகளை எவ்வாறு புரிந்துகொள்வது? DG, D, CQ மற்றும் பிற மையவிலக்கு பம்ப் தொடர்களுக்கான வழிகாட்டி

தொழில்துறை பம்புகளைத் தேர்ந்தெடுக்கும்போது, ​​பொறியாளர்கள் மற்றும் வாங்கும் குழுக்கள் DG, D, CQ, CD மற்றும் பிற எழுத்துச் சேர்க்கைகள் போன்ற மாதிரி குறியீடுகளை அடிக்கடி சந்திக்கின்றன.

பல வாங்குபவர்களுக்கு, இந்த கடிதங்கள் எளிய தயாரிப்பு பெயர்கள் போல் தோன்றலாம். இருப்பினும், பம்ப் மாதிரி குறியீடுகள் பொதுவாக தயாரிப்புத் தொடர், கட்டமைப்பு வடிவமைப்பு அல்லது பயன்பாட்டு வகை பற்றிய பயனுள்ள தகவல்களைக் கொண்டிருக்கும்.

இருப்பினும், ஒரு முக்கியமான புள்ளி கவனிக்கப்பட வேண்டும்: பம்ப் மாதிரி கடிதங்களுக்கு உலகளாவிய பெயரிடும் தரநிலை இல்லை. வெவ்வேறு உற்பத்தியாளர்கள் தங்கள் சொந்த தயாரிப்புத் தொடரை வித்தியாசமாக வரையறுக்கலாம். எனவே, பம்ப் குறியீட்டின் சரியான அர்த்தம் எப்போதும் உற்பத்தியாளரின் தொழில்நுட்ப ஆவணங்கள் மூலம் உறுதிப்படுத்தப்பட வேண்டும்.

பம்ப் மாதிரி குறியீடுகள் பொதுவாக எவ்வாறு புரிந்து கொள்ளப்படுகின்றன மற்றும் வெவ்வேறு பம்ப் தொடர்களை எவ்வாறு வேறுபடுத்தலாம் என்பதை விளக்குவதற்கு DG தொடர் கிடைமட்ட மல்டிஸ்டேஜ் மையவிலக்கு பம்பை ஒரு எடுத்துக்காட்டு என இந்தக் கட்டுரை எடுத்துக்கொள்கிறது.

பம்ப் மாடல்களில் உள்ள கடிதங்கள் எதைக் குறிக்கின்றன?

தொழில்துறை பம்ப் மாதிரிகள் பொதுவாக எழுத்துக்கள், எண்கள் மற்றும் குறியீடுகளால் ஆனவை. கடிதங்கள் பொதுவாக பம்ப் தொடர் அல்லது கட்டமைப்பு வகையைக் குறிக்கின்றன, அதே நேரத்தில் எண்கள் பெரும்பாலும் வடிவமைப்பு அளவுருக்கள் தொடர்பான தகவல்களை வழங்குகின்றன.

உதாரணமாக:

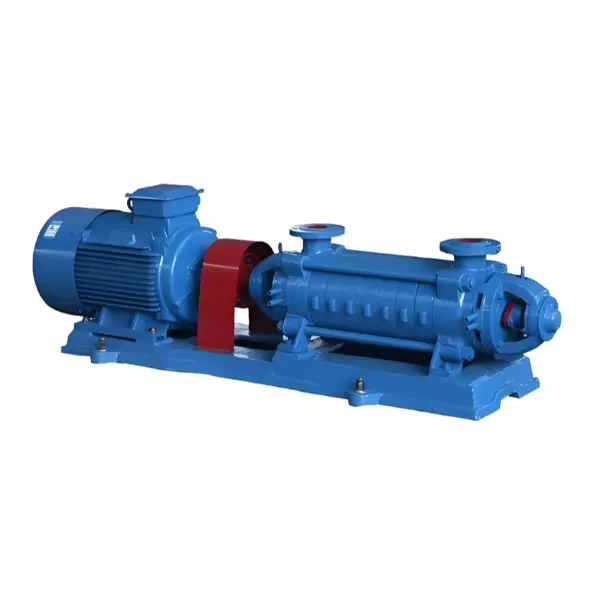

DG தொடர் கிடைமட்ட மல்டிஸ்டேஜ் மையவிலக்கு பம்ப்

இந்த மாதிரியில்:

• DG பம்ப் தொடரைக் குறிக்கிறது
• பின்வரும் எண்கள், உற்பத்தியாளரின் பெயரிடும் விதிகளைப் பொறுத்து, ஓட்டம், தலை அல்லது நிலைகளின் எண்ணிக்கை போன்ற வடிவமைப்பு அளவுருக்களைக் குறிக்கலாம்

இருப்பினும், உற்பத்தியாளர்களிடையே சரியான பொருள் மாறுபடும். வாங்குபவர்கள் ஒரு பம்பை அதன் மாதிரி பெயரில் உள்ள எழுத்துக்களைக் கொண்டு மட்டும் தீர்மானிக்கக் கூடாது. முழுமையான தயாரிப்பு விவரக்குறிப்புகள் மற்றும் தொழில்நுட்ப ஆவணங்கள் இன்னும் பம்ப் தேர்வுக்கான அடிப்படையாகும்.

டிஜி தொடர் பம்பில் "டிஜி" என்றால் என்ன?

DG தொடர் கிடைமட்ட மல்டிஸ்டேஜ் மையவிலக்கு பம்ப் என்பது கிடைமட்ட, ஒற்றை-உறிஞ்சும், மல்டிஸ்டேஜ் அமைப்பைக் கொண்ட ஒரு வகை தொழில்துறை மையவிலக்கு பம்ப் ஆகும்.

DG தொடர் பம்ப் பொதுவாக பின்வரும் கட்டமைப்பு பண்புகளை உள்ளடக்கியது:

• கிடைமட்ட நிறுவல் வடிவமைப்பு
• ஒற்றை உறிஞ்சும் அமைப்பு
• மல்டிஸ்டேஜ் தூண்டுதல் ஏற்பாடு
• பிரிவு பம்ப் உடல் வடிவமைப்பு
• தூண்டிகள் மற்றும் சமநிலை வட்டு உள்ளிட்ட ரோட்டார் கூறுகள்

DG தொடர் பம்ப் திடமான துகள்கள் இல்லாத மற்றும் அரிக்கும் பண்புகள் இல்லாத திரவங்களை மாற்றுவதற்காக வடிவமைக்கப்பட்டுள்ளது.

தயாரிப்பு விவரக்குறிப்புகளின்படி, பொருந்தக்கூடிய திரவ வெப்பநிலை வரம்பு:

-20°C முதல் 105°C வரை

நுழைவு அழுத்தம் இருக்க வேண்டும்:

0.6 MPa க்கும் குறைவானது

பம்ப் மாடல்களில் எண்களை எவ்வாறு புரிந்துகொள்வது?

கடிதங்கள் தவிர, பம்ப் மாடல்களில் உள்ள எண்களும் முக்கியமான தகவல்களை வழங்குகின்றன.

எடுத்துக்காட்டாக, சில பலநிலை மையவிலக்கு பம்ப் மாதிரிகள் போன்ற வடிவங்களைப் பயன்படுத்தலாம்:

DG46-50×6

இந்த வகை பெயரிடும் வடிவத்தில்:

• DG - பம்ப் தொடர்
• 46 — பொதுவாக ஓட்டக் குறிப்புடன் தொடர்புடையது
• 50 — பொதுவாக ஒற்றை-நிலை தலை குறிப்புடன் தொடர்புடையது
• 6 - பம்ப் நிலைகளின் எண்ணிக்கை

இருப்பினும், வெவ்வேறு உற்பத்தியாளர்கள் வெவ்வேறு பெயரிடும் முறைகளைப் பயன்படுத்தலாம்.

ஒரு பம்பைத் தேர்ந்தெடுக்கும்போது, ​​மாதிரி எண்ணை இதனுடன் ஒன்றாகச் சரிபார்க்க வேண்டும்:

• ஓட்ட தேவைகள்
• தலை தேவைகள்
• திரவ பண்புகள்
• இயக்க வெப்பநிலை
• நிறுவல் நிலைமைகள்

ஏன் வெவ்வேறு பம்ப் தொடர்கள் உள்ளன?

தொழில்துறை பயன்பாடுகள் வெவ்வேறு இயக்கத் தேவைகளைக் கொண்டுள்ளன. உற்பத்தியாளர்கள் பொதுவாக பம்ப் அமைப்பு, ஹைட்ராலிக் வடிவமைப்பு, சீல் செய்யும் முறைகள் மற்றும் பயன்பாட்டு நிலைமைகளின் அடிப்படையில் வெவ்வேறு பம்ப் தொடர்களை உருவாக்குகின்றனர்.

பம்ப் அமைப்பு

வெவ்வேறு தொடர்கள் வெவ்வேறு கட்டமைப்புகளைக் கொண்டிருக்கலாம், அவை:

• கிடைமட்ட அல்லது செங்குத்து வடிவமைப்பு
• ஒற்றை-நிலை அல்லது பல கட்ட அமைப்பு
• வெவ்வேறு உறிஞ்சும் ஏற்பாடுகள்

ஒவ்வொரு வடிவமைப்பும் குறிப்பிட்ட பயன்பாட்டுத் தேவைகளுக்காக உருவாக்கப்பட்டது.

ஹைட்ராலிக் வடிவமைப்பு

ஒரு பம்பின் உள் ஹைட்ராலிக் வடிவமைப்பு திரவ ஆற்றல் எவ்வாறு மாற்றப்படுகிறது என்பதைப் பாதிக்கிறது.

பலநிலை மையவிலக்கு விசையியக்கக் குழாய் சுழலியில் அமைக்கப்பட்ட பல தூண்டிகளைப் பயன்படுத்துகிறது, அதே நேரத்தில் ஒற்றை-நிலை பம்ப் ஒரு தூண்டுதலைப் பயன்படுத்துகிறது. ஒரு குறிப்பிட்ட அமைப்பிற்கு பம்ப் எவ்வாறு தேர்ந்தெடுக்கப்படுகிறது என்பதை கட்டமைப்பு வேறுபாடு பாதிக்கிறது.

தண்டு சீல் வடிவமைப்பு

சீல் ஏற்பாடுகளில் பம்ப் தொடர்களும் வேறுபடலாம்.

• இயந்திர முத்திரை
• பேக்கிங் முத்திரை

பொருத்தமான சீல் அமைப்பு பம்ப் வடிவமைப்பு மற்றும் இயக்கத் தேவைகளைப் பொறுத்தது.

DG மற்றும் D தொடர் பம்புகளுக்கு இடையே உள்ள வேறுபாடு என்ன?

பல பாரம்பரிய பம்ப் வகைப்பாடுகளில், D மற்றும் DG தொடர் பம்புகள் கிடைமட்ட பலநிலை மையவிலக்கு விசையியக்கக் குழாய் அமைப்புகளுடன் தொடர்புடையவை.

இருப்பினும், D மற்றும் DG க்கு இடையேயான சரியான வேறுபாடு உற்பத்தியாளரின் தயாரிப்பு வகைப்பாட்டைப் பொறுத்தது.

DG எப்போதும் D ஐ விட சிறந்தது அல்லது D மற்றும் DG முற்றிலும் வேறுபட்ட பம்ப் வகைகள் என்று வெறுமனே கருதுவது துல்லியமாக இல்லை.

பம்ப் மாடல்களில் CQ என்றால் என்ன?

DG தொடர் பம்புகளைப் போலல்லாமல், CQ என்பது அனைத்து பம்ப் உற்பத்தியாளர்களாலும் பயன்படுத்தப்படும் உலகளாவிய சுருக்கம் அல்ல.

வெவ்வேறு நிறுவனங்கள் வெவ்வேறு பம்ப் வடிவமைப்புகளுக்கான தயாரிப்புத் தொடர் குறியீடாக CQ ஐப் பயன்படுத்தலாம்.

ஒரு CQ தொடர் பம்பைச் சரிபார்க்கும்போது, ​​வாங்குபவர்கள் இதன் மூலம் உறுதிப்படுத்த வேண்டும்:

• உற்பத்தியாளர் பட்டியல்
• தயாரிப்பு விவரக்குறிப்புகள்
• தொழில்நுட்ப வரைபடங்கள்
• தயாரிப்பு விளக்கங்கள்

சரியான விளக்கம் உற்பத்தியாளரின் சொந்த வகைப்பாடு முறையைப் பொறுத்தது.

சரியான பம்ப் தொடரை எவ்வாறு விரைவாகக் கண்டறிவது?

உந்தி ஊடகத்தை உறுதிப்படுத்தவும்

முதல் சோதனை:

• என்ன திரவம் மாற்றப்படும்?
• இதில் திடமான துகள்கள் உள்ளதா?
• அரிப்பை உண்டாக்குகிறதா?

எடுத்துக்காட்டாக, DG தொடர் பம்ப் திடமான துகள்கள் அல்லது அரிக்கும் பண்புகள் இல்லாத திரவங்களுக்காக வடிவமைக்கப்பட்டுள்ளது.

இயக்க நிலைமைகளை சரிபார்க்கவும்

முக்கியமான நிபந்தனைகள் அடங்கும்:

• திரவ வெப்பநிலை
• நுழைவாயில் அழுத்தம்
• கணினி தேவைகள்

பம்ப் அமைப்பைப் புரிந்து கொள்ளுங்கள்

பம்பைத் தேர்ந்தெடுப்பதற்கு முன், உறுதிப்படுத்தவும்:

• ஒற்றை-நிலை அல்லது பலநிலை வடிவமைப்பு
• கிடைமட்ட அல்லது செங்குத்து அமைப்பு
• உறிஞ்சும் வகை

முழுமையான தொழில்நுட்ப தகவலை மதிப்பாய்வு செய்யவும்

பம்ப் மாதிரி பெயர் முதல் படி மட்டுமே. தொழில்முறைத் தேர்வானது தயாரிப்பு விவரக்குறிப்புகள், தொழில்நுட்ப வரைபடங்கள், இயக்கத் தேவைகள் மற்றும் உற்பத்தியாளர் பரிந்துரைகளையும் கருத்தில் கொள்ள வேண்டும்.

பம்ப் மாதிரி குறியீடுகளை வாங்குபவர்கள் ஏன் புரிந்து கொள்ள வேண்டும்?

சப்ளையர்களுடன் சிறந்த தொடர்பு

பம்ப் தொடரின் அடிப்படை அர்த்தத்தை அறிந்துகொள்வது வாங்குபவர்கள் தங்கள் தேவைகளை இன்னும் தெளிவாக விவரிக்க உதவுகிறது.

தவறான தேர்வைத் தவிர்க்கவும்

பம்ப் வகைப்பாடுகளைப் புரிந்துகொள்வது தோற்றம் அல்லது விலையின் அடிப்படையில் மட்டுமே பம்பைத் தேர்ந்தெடுக்கும் அபாயத்தைக் குறைக்கிறது.

எளிதான தயாரிப்பு ஒப்பீடு

வாங்குபவர்கள் வெவ்வேறு பம்ப் குடும்பங்களை அவற்றின் கட்டமைப்பு வேறுபாடுகளைப் புரிந்துகொள்வதன் மூலம் மிகவும் திறம்பட ஒப்பிடலாம்.

DG, D மற்றும் CQ போன்ற பம்ப் மாதிரி குறியீடுகள் வெவ்வேறு பம்ப் தொடர்கள் அல்லது வடிவமைப்பு வகைகளை அடையாளம் காண பயன்படுத்தப்படுகின்றன.

DG தொடர் கிடைமட்ட மல்டிஸ்டேஜ் மையவிலக்கு பம்ப் என்பது குறிப்பிட்ட இயக்க நிலைமைகளின் கீழ் பொருத்தமான சுத்தமான திரவங்களை மாற்றுவதற்கான கிடைமட்ட, ஒற்றை-உறிஞ்சும், மல்டிஸ்டேஜ் கட்டமைப்பைக் கொண்ட ஒரு பம்ப் வடிவமைப்பைக் குறிக்கிறது.

இருப்பினும், ஒரு குறிப்பிட்ட பயன்பாட்டிற்கு ஒரு தயாரிப்பு பொருத்தமானதா என்பதை பம்ப் கடிதங்கள் மட்டும் தீர்மானிக்க முடியாது.

பம்ப் செய்யப்பட்ட ஊடகம், வெப்பநிலை, அழுத்தம் தேவைகள், நிறுவல் நிலைமைகள் மற்றும் உற்பத்தியாளரால் வழங்கப்பட்ட தொழில்நுட்ப விவரக்குறிப்புகள் உள்ளிட்ட முழுமையான இயக்க நிலைமைகளை மதிப்பீடு செய்வதே சரியான தேர்வு முறை.
